آلة اللحام بالليزر YAG بسرعة عالية من الفولاذ المقاوم للصدأ

مزايا :

1) سرعة عالية وعمق مرتفع وتكاد لا تشوه.

2) في الغرفة أو الظروف الخاصة لمعدات اللحام واللحام.على سبيل المثال ، ليزر بسيط بالمجال المغناطيسي.لن يتم تعويض الشعاع ； بالليزر في فراغ ، ويمكن للهواء وبعض الغازات في البيئة تطبيق اللحام ، وتمرير الزجاج أو مادة شفافة الحزمة إلى اللحام ؛

3) يمكن لحام المواد تذوب صعبة ، مثل التيتانيوم والكوارتز إلخ. يمكن لحام المواد isomerism بنوعية جيدة.

4) كثافة الطاقة العالية بعد التركيز بالليزر.عند لحام قطعة العمل عالية الطاقة ، يمكن أن تكون نسبة العمق 5: 1 ، يمكن أن تصل القمة إلى 10: 1

5) يمكن استخدامها لتصغير اللحام.يركز شعاع الليزر على الضوء ، ويمكن استخدام تحديد المواقع بدقة في الإنتاج الضخم ، مؤتمتة قطعة صغيرة في. مجموعة اللحام ؛

6) أن تكون ملحومة في المناطق التي يتعذر الوصول إليها ، مثل اللحام لمسافات طويلة ، اتصل بمرونة.

تضمنت الآلة تفاصيل الأجزاء

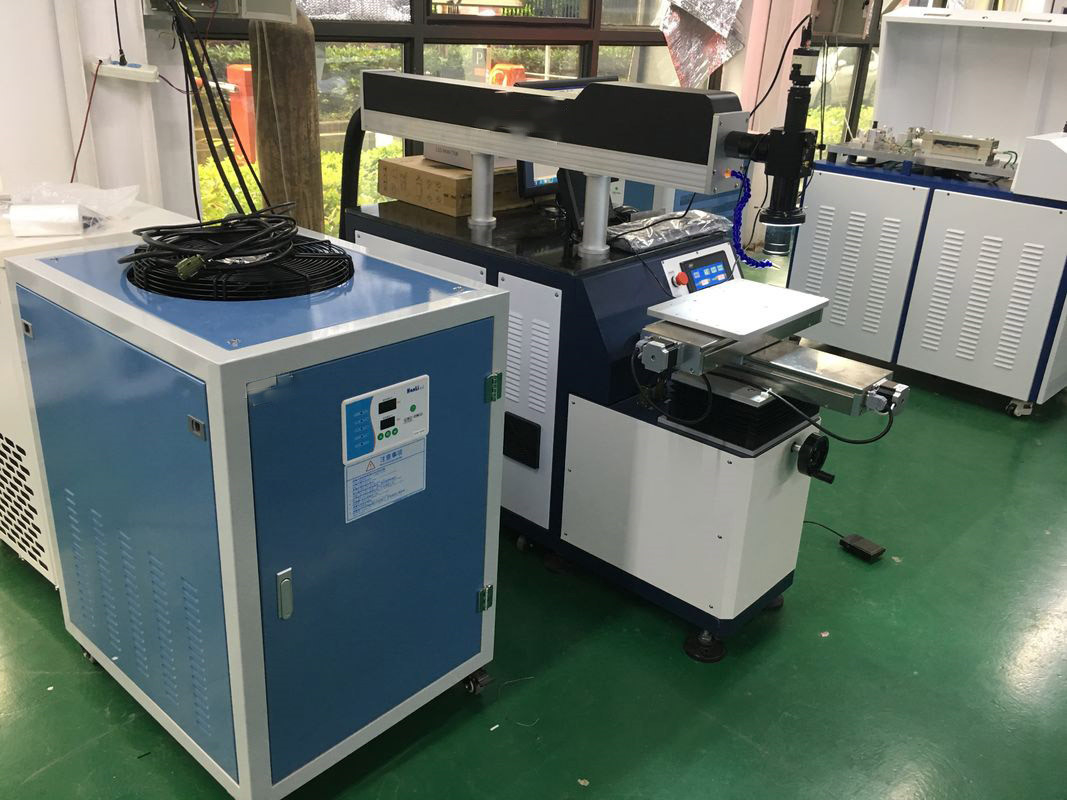

تتكون هذه المعدات من مصادر الليزر (غرفة طلاء الذهب) ، وإمدادات الطاقة بالليزر ، ونظام التبريد ، ونظام تحديد المواقع بالليزر ، ونظام التركيز ، وأنظمة ربط محورين ، ونظام التحكم الصناعي PC ، ونظام مراقبة CCD ، إلخ.

المعيار التقني الرئيسي للآلة

1) امدادات الطاقة بالليزر

يجب نقل طاقة الليزر للدائرة أو الدائرة الرئيسية ، التي يتم تشغيلها بواسطة دائرة أو دائرة التحكم ، ودائرة الحماية ، مع تيار ، وجهاز حماية حركة المرور ، والتيار والعرض والتردد.جعلت القوة أيضًا وظائف الموجة يمكن أن تستند إلى الحاجة إلى إعداد أشكال الموجة الناتجة ، لمواد مختلطة مختلفة.قوة لوحة التشغيل الحالية والعرض والتردد وعمل تلك الوظيفة.مؤشراتها المحددة على النحو التالي:

مدخلات الطاقة: ثلاث مراحل / 50 هرتز / 40 أمبير 380 فولت ± 5 ％

تصنيف امدادات الطاقة: 15KW

نبض العمل الحالي 0－500A

حد عدم استقرار مصدر الطاقة: ≤ ± 5 ％

2) مصدر الليزر:

تعتمد مصادر الليزر على تجويف خزفي طويل العمر من المملكة المتحدة (أداء عالي ، استقرار جيد للحرارة ، مقاومة للتآكل ، تحويل عالي للكهرباء الضوئية. وضع شعاع جيد ، يمكن أن يحقق لمواصلة العمل) ، مصباح Xe مزدوج وتجويف ليزر واحد.

3) نظام التبريد

يجب أن تكون مصادر الليزر بماء نقي من ماء مقطر.

نظام تبريد لدرجة حرارة الماء بفضل وظيفة الحماية والشرطة.

الدورة الدموية بالطريقة الباردة:

نطاق التحكم في درجة الحرارة: 20-25 درجة مئوية

استقرار درجة الحرارة: ± 10 درجة مئوية

تيار مياه التبريد: 20-35 لتر / دقيقة

الحماية من الفشل: قوة الليزر مع سلسلة للتدفق للحماية والمزيد من الحماية الدافئة

قوة التبريد: 5P

لاستخدام حماية المياه:> 3 شهور

4) نظام تحديد المواقع بالليزر:

يستخدم ضوء ليزر شبه موصل كتعليمات لنظام ضوئي من المعايير والعمل من أجل الإشارة إلى الموقف.

5) النظام البصري والتركيز:

اعتماد إخراج ليزر واحد ، تركيز اللحام F = 100 مم (f = 80/120/150 مم اختياري)

حجم الواجهة: 0.2-1.5 مم ، تطابق نظام الإضاءة ونفس جهاز حماية الغاز المحوري.

6) نظام شاشات CCD:

اعتماد نفس نظام مراقبة المحور ، (مطابقة 9.2 "LCD بالأسود والأبيض) ، 20 ضعف مضاعف كبير.

تطبيق:

التطبيق الصناعي:لصناعة الاتصالات المتنقلة ، والفنون والحرف اليدوية والمجوهرات ، والمكونات الإلكترونية ، ومظهر الاستشعار ، والآلات الدقيقة ، والأجهزة ، وقطع غيار السيارات ، إلخ.

مواد التطبيق:الفولاذ المقاوم للصدأ ، الفولاذ الكربوني العادي ، سبائك الصلب: اللحام والفولاذ المقاوم للصدأ ، الفولاذ بين اللحام والفولاذ المقاوم للصدأ منخفض الكربون ، الفولاذ -310316 الفولاذ المقاوم للصدأ ، سبائك الصلب والنيكل 347 ، مستويات مختلفة من النيكل والتيتانيوم والنيكل ، القصدير والنحاس والألمنيوم والنيوبيوم والذهب والفضة من المعدن أو السبائك نفس المعدن للحام.النحاس والنيكل والتيتانيوم والنحاس والنيكل والتيتانيوم والتيتانيوم والموليبدينوم والنحاس والفولاذ منخفض الكربون والنحاس والمعادن المستخدمة في اللحام.

حالة التطبيق: آلة لحام بالليزر يستخدم على نطاق واسع في الأغطية المعدنية لبطارية الهاتف الخلوي ، اللحام ، لحام إطار الزجاج ، لحام لوحة المفاتيح ، لحام الفولاذ السيليكوني والفولاذ المقاوم للصدأ في اللحام ، الأثاث والفراغ ، الكأس ، الوعاء ، مقبض الباب وشمعات الإشعال ، الفلتر ، الشحوم ، أنبوب تسخين ، إلخ.

معلمة الأداء

متطلبات بيئة العمل:

1) تستخدم في درجة حرارة الغرفة

2) متطلبات الكهرباء امدادات الطاقة: ثلاث مراحل 380V ； 50Hz.

3) شبكة إمداد الطاقة: ± 5٪ ، التقلبات تماشيًا مع الشبكة الدولية.سعة أكبر بنسبة 5٪ ، وتدفق تلقائي وثابت.

4) بالقرب من التثبيت يجب ألا يكون هناك تداخل كهرومغناطيسي قوي.التثبيت عن طريق تجنب محطة راديو أو إطلاق محطات الترحيل.

5) أسسها أقل من سعة الاهتزاز: 50um ، أقل من 0. 05g أقل من 3. لتجنب ختم مثل هذا العدد الكبير من معدات أدوات الآلات القريبة.

6) متطلبات مساحة المعدات لضمان عدم وجود غبار دخان ، وتجنب الغبار وكشط المعادن لبيئة العمل الجادة.

7) يجب أن تكون بعض البيئة لمنع الأرضية الثابتة ، وتقوية الدرع ، إلخ.

8) عمل المياه لتبريد متطلبات جودة المياه ، أو استخدام ماء التقطير ، أو عدم استخدام مياه الصنبور والمياه المعدنية للحصول على أيون معدني أعلى أو مياه معدنية أخرى.

عينات اللحام بالليزر هذه كمرجع:
